DPB型电泵平台并联式清淤设备

DPB型电泵平台并联式清淤设备


概述:

  DPB型电泵平台并联式清淤设备是98年开始研制生产,99年通过省级鉴定,鉴定水平达到国际先进水平,在鉴定会上,受到来自黄河各界、山东大学等专家的一致好评。其设备的核心部分SWQ型砂污潜水电泵自96年开始研制,99年通过省级鉴定,因设备先进,DPB型电泵平台并联式清淤设备2001年被列为国家级火炬计划项目。

  DPB型电泵平台并联式清淤设备的核心部分:SWQ型砂污潜水电泵,是1996年应新加坡客商的要求,引进吸收国外先进技术开发研制成功的,该设备的各项性能指标均达到国外先进技术水平,具有耐磨、高效、抽吸能力强等特点,是具搅拌、抽吸泥砂于一体的设备。该设备研制成功后曾批量出口新加坡,主要用于填海造田、建筑用砂采集等。设备制造完成后在国内进行应用,先后在莱芜雪野水库、莱州湾港口等地做过抽沙现场试验,试验效果良好。1998年随着国家对黄河清淤力度的加大,应黄河清淤工程的需求,将该泵作为核心设备,研制开发了DPB型电泵平台并联式清淤设备,经过不断的现场试验,并且在广大黄河用户的大力支持下,该设备日趋完善,现已研制出第三代清淤设备,而且在使用过程中也取得了良好的使用效果。另外该设备还在邯郸钢铁厂、济南钢铁厂、泗水铁矿、平度铁矿、油田沉砂池都得到了很好的应用。

  产品简介及结构特点:

  (一)产品简介

  DPB型电泵平台并联式清淤设备,是一种具有国际先进水平的抽砂清淤设备,该设备主要由1)、主机;2)、平台;3)、控制设备;4)、升降设备;5)、管路;6)、ZY型远距离加压系统;7)、附属设备(包括供电设备、移动装置)等七部分组成,如图1所示。

  设备的核心部分是专抽泥沙的SWQ型砂污潜水电泵,该泵同轴一体可潜入水中十几米的地方工作,具有抽沙能力强、出砂率高的特点,从而大大提高了设备使用率,降低了整体运行成本。设备中的平台浮在水面,用于承载机组重量。平台上安装有升降设备可将电泵置于所需深度。多台电泵组成并联运行,将抽取的泥沙汇集到主管路后再由ZY型远距离加压系统输送到预定的淤区。它还可以根据工程需要,灵活地并联数台砂污潜水泵同时作业,达到量大、快速、集中地把泥沙输送到较远淤区的目的。另外还可以根据输送距离的远近增加ZY型远距离加压系统,目前该设备最长的输送距离可到九公里。

  1)主机

  主机是淄博博山颜山潜水电泵厂利用国外技术开发的产品:SWQ型砂污潜水电泵。该泵的主要结构特点是1、具有主副两套叶轮,能将沉砂搅拌起来后再抽取出来,提高了抽砂效率,增大了抽沙量。2、过流件均采用耐磨材质,提高了机组寿命。3、设备的轴承采用背靠背角接触推力轴承,提高了设备的轴向力、径向力的承载能力4、叶轮导壳采用先进的流体理论设计,具有高效节能的特点。5、因该设备是干式电机,因此密封是关键,其电缆处的密封,采用流化电缆头灌环氧树脂的形式,动密封采用耐污、耐砂的专用机械密封,保证了砂泵能在水中可靠的运行。综合以上特点,SWQ型砂污潜水电泵是湖海江河抽吸泥砂的理想设备。根据需要砂污电泵电机可设有过热,进水检测等保护功能,保证机组长期正常运行。

  2)平台

  平台由连接梁架、操作平台、浮箱等部分组成,用于承载主机、控制、升降等设备。

  3)控制设备

  控制设备用于控制砂污电泵和电动卷扬机的启动运转,具有缺相、过载、三相不平衡、过热等保护功能。

  4)升降装置

  升降装置包括龙门架和电动卷扬机,卷扬机的双股钢丝绳通过龙门架上的并联滑轮系住砂污潜水电泵,用电动和手动两种方式控制卷扬机工作,实现砂污潜水电泵安全稳定、灵活方便的升降。

  5)管路

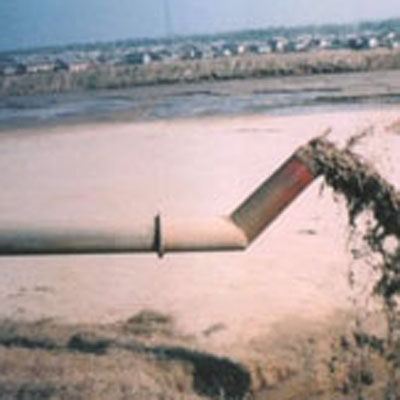

  管路包括提升管路与输送管路。从平台到淤区段为输送管路,由3mm厚的钢板焊接而成,管段之间用法兰盘连接。水上移动部分采用耐压胶管连接,由浮桶做成的浮桥托起。从平台到电泵段为提升管路,为耐压胶管,它经过阀门和四通管把多台电泵接到输送管路。

  6)ZY型远距离加压系统

  它由渣浆泵、电动机、变频装置三大部分组成。主要功能是为主管路泥沙加压,达到把泥沙输送到淤区的目的。

  7)附属设备

  A.供电设备由架设的高压电缆,经变压器变压后供电,也可采用柴油发电机。

  B.移动装置包括手动牵引机和锚。手动牵引机固定在平台上,锚固定在河岸或水中。牵引机与锚用钢丝绳连接,通过改变牵引机和锚的距离,实现平台在一定范围内的移动,达到选择采沙点,发挥高效率抽沙的目的。

  型号意义:


使用条件:
1)电源为50Hz、380V三相交流电源
2)介质中不含易爆易燃性气体,颗粒的最大直径应符合下表中的规定。
3)机组最大潜水深度不大于15米,最低潜水深度不得使电机露出水面运行。
4)机组在介质中立式工作,运行方式为连续运转。
该设备适用于河流,湖泊、水库、港口等抽沙清淤工程,还可用于钢铁厂、发电厂、铁矿厂、油田等工矿企业的沉淀池的沉砂清除。
