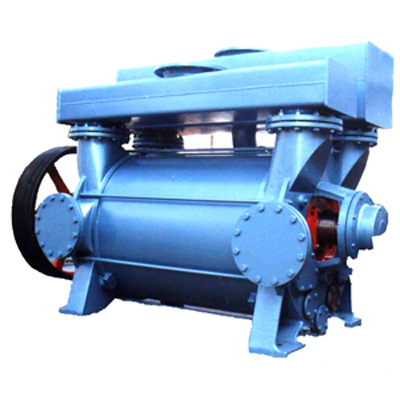

CBF系列水环式真空泵

 概述：

　　淄博博山颜山潜水电泵厂生产的CBF水环真空泵及压缩机属于容积变化式设计。转子在泵壳内偏心安装，它的转动会迫使工作液沿泵壳内壁形成一个与其同方向旋转的液环。此时，会在两相邻叶片、叶轮轮毂和液环内表面之间形成一个“气腔”。随着转子的旋转，此气腔在泵的吸气区体积逐渐增大，其内部压力下降，从而将气体吸入泵内;相反，气腔在排气区体积逐渐减小，其内部压力上升，从而将气体排出泵外。

　　CBF系列水环真空泵及压缩机被广泛应用于各工业领域。

　　造纸行业：真空脱水

　　石油化工：真空蒸馏

　　卷烟行业：真空输送

　　气体分离：变压吸附

　　煤炭行业：洗煤脱水、瓦斯抽放

　　金属矿山：选矿脱水

　　食品行业：真空输送

　　电力行业：负压除灰

　　■Q3600~6480m3/h

　　■H10.5~14m

　　■温度范围25~30℃

　　型号意义：

　　CBF 41 0—2

　　CBF:系列代号。

　　41:以厘米为单位的叶轮名义半径。

　　0:泵体带隔板识别代号。“6”为泵体带隔板。“0”为不带隔板。

　　2:最低吸入绝压可达180hPa。

　　产品特点：

　　1、过流部件采用优化的水力设计，在200~1013hpa吸入真空范围内，节能效果显著

　　2、装有柔性阀板的排气口，能自动调节排气，有效地防止了排气过程的过压缩，使泵能在全抽范围平稳运行

　　3、泵体与侧盖采用法兰式联接，结构稳固，方便实施卧式拆装。

　　4、侧盖有观察孔，无需拆泵即可检查泵内零件。

　　5、当泵体带隔板时，一台泵可以抽吸不同的真空

　　6、配有自动排水阀，控制启动液位
