QKG、QK1、QK2、QKR系列控制柜

1、QKG　QKG潜水电泵控制箱适用于交流50HZ，额定电压380V，功率从3至15KW的三相潜水电机作不频繁直接起动及停止之用，采用性能优良的电子式电动机保护器，对电机的断相，过载能起到可靠保护，还装有电压表，过载型电流表，便于检验电泵运行工况。

　　2、QK1、QK2　　QK1系列产品是针对潜水电泵的特点而设计的自耦降压起动控制柜，适用于功率18.5～45KW的三相潜水电泵的起动和运行以及人为停止潜水电泵，并对潜水电泵的短路、断相、过载、三相不平衡等故障加以保护。所选元器件主要为国产元器件。

　　该产品针对XJ01系列控制柜用于潜水电泵控制保护的不足作了相应改进;　(1)、潜水电泵比同功率的干式电机电流大，因而本系列产品所选用的电器元件是按潜水电泵的参数选取的，并留有了足够的余量。

　　(2)本系列产品选用了保护功能齐全、可靠的电子式电动机保护器，其性能明显优于XJ01系列所选用的热继电器，热继电器属淘汰产品(八部委机械科(1996)768号文)

　　(3)本系列产品增加了电流表及电压表，便于了解潜水电泵的运行情况。

　　(4)本系列产品，对电机保护器的整定电流值调整后亦可用于同功率普通三相异步电动机的起动、运行和保护。QK2控制柜适用于功率18.5～220KW的三相潜水泵的起动和运行以及人为停止潜水电泵，采用DZ20Y系列断路器，CJ20系列交流接触器，并对潜水电泵的短路、断相、过载、三相不平衡等故障加以保护。

　3、QKR控制柜　　QKR控制柜为软起动控制柜，采用智能式交流电动机软起动器，其采用电力电子技术、微处理器技术及现代控制理论设计生产的软起动器，起动电流根据负载轻重可调整(0.4-0.8倍)，无冲击电流，限流软起动或电压斜坡起动任选，应用广泛，是传统的Y-Δ转换、自耦降压起动设备的理想换代产品。

　　4、产品工作条件

　　产品在下列条件下可靠工作

　　a.电源三相380V　频率50Hz

　　b.周围空气温度范围不超过-5～+40℃。　c.周围空气温度24小时的平均温度≤+35 ℃。

　　d.安装地点海拔不超过2000米。

　　e.大气相对湿度在周围空气温度为40℃时不超过50%，最湿的月平均最大相对湿度为90%。

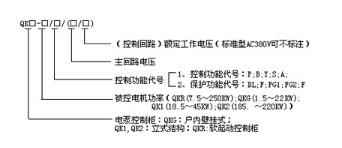

　　型号说明：

特殊功能代号说明：

　　Y：电接点压力表自动控制

　　S：定时或分时段供水自动控制

　　P：排水型液位自动控制

　　B：补水型液自动控制

　　A：一用一备型自动控制

　　T：具有其他控制要求(Y、S、P、B、A除外)的控制柜

　　选型说明：

　　1、QKG系列电泵控制柜，采用直接起动方式控制一台电泵，适用于15KW及以下电泵的控制与保护。视电网情况，最大可控制到22KW的电泵。采用电子式电动机保护器，具备断相、过流、三相不平稳等保护功能，比热继电器动作更准确可靠。并能显示电网电压和电泵运行电流。特殊功能需单独订货。<br>

　　2、 QK1、QK2控制柜<br>

　　QK1控制柜为自耦降压起动控制柜，被控电机功率为18.5KW-45KW，针对潜水电泵的特点优化设计而成，采用电子式电动机保护器，比热继电器动作更准确可靠;具备短路，断相、过流、三相不平衡等保护功能;并设有电压表和电流表，可方便地观察判断电泵是否运转正常。<br>

　　QK2系列控制柜为耦降压型起动控制柜，被控电机功率为18.5KW-220KW，采用DZ20Y系列断路器，主回路元件采用CJ20系列交流接触器，起动运行转换采用高可靠性电流-时间转换装置，使设备的保护功能更完善，分断能力更强，转换时机更合理。采用电子式电动机保护器，比热继电器动作更准确可靠;具有短路、断相、过流、三相不平稳等保护功能。并设有电压表和电流表，可方便地观察判断电泵是否运转正常。<br>

　　3、QKR控制柜<br>

　　QKR系列潜水电泵控制柜是传统的Y/Δ转换，自耦降压起动设备的理想换代产品，其起动电流根据负载轻重可调整(0.4-0.8倍)无冲击电流，限流软起动或电压斜坡起动任选，应用广泛，适用于功率从7.5KW-250KW的三相潜水电泵的软起动，运行，软停车，具有短路、断相、过流、三相不平衡等保护功能。<br>

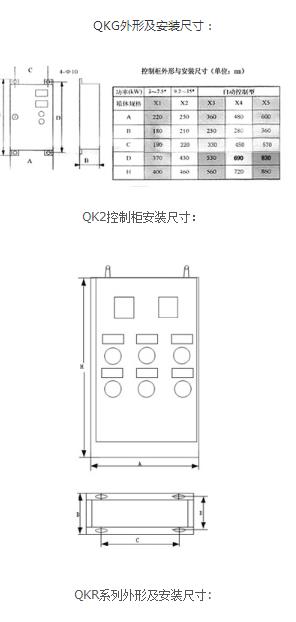

　　外形尺寸：
